基板用ヒートシンク半導体とともにプリント基板に取り付けることができる小型ヒートシンクです。
大量生産と低コストを実現したディップ用ヒートシンクです。
PR1115
PR1530
PR1544
PR1554
PR1616
PR1626B
PR1646
PR1724
PR2016
PR2046
PR2056
PR3030
![](image/btn_prev.png)
![](image/btn_next.png)
![](image/pr_main_contents_catalog01_products_photo01_01.png)
![](image/pr_main_contents_catalog01_products_photo01_02.png)
![](image/pr_main_contents_catalog01_products_photo01_03.png)
![](image/pr_main_contents_catalog01_products_photo02_01.png)
![](image/pr_main_contents_catalog01_products_photo02_02.png)
![](image/pr_main_contents_catalog01_products_photo02_03.png)
![](image/pr_main_contents_catalog01_products_photo03_01.png)
![](image/pr_main_contents_catalog01_products_photo03_02.png)
![](image/pr_main_contents_catalog01_products_photo03_03.png)
![](image/pr_main_contents_catalog01_products_photo04_01.png)
![](image/pr_main_contents_catalog01_products_photo04_02.png)
![](image/pr_main_contents_catalog01_products_photo04_03.png)
![](image/pr_main_contents_catalog01_products_photo05_01.png)
![](image/pr_main_contents_catalog01_products_photo05_02.png)
![](image/pr_main_contents_catalog01_products_photo05_03.png)
![](image/pr_main_contents_catalog01_products_photo06_01.png)
![](image/pr_main_contents_catalog01_products_photo06_02.png)
![](image/pr_main_contents_catalog01_products_photo06_03.png)
![](image/pr_main_contents_catalog01_products_photo07_01.png)
![](image/pr_main_contents_catalog01_products_photo07_02.png)
![](image/pr_main_contents_catalog01_products_photo07_03.png)
![](image/pr_main_contents_catalog01_products_photo08_01.png)
![](image/pr_main_contents_catalog01_products_photo08_02.png)
![](image/pr_main_contents_catalog01_products_photo08_03.png)
![](image/pr_main_contents_catalog01_products_photo09_01.png)
![](image/pr_main_contents_catalog01_products_photo09_02.png)
![](image/pr_main_contents_catalog01_products_photo09_03.png)
![](image/pr_main_contents_catalog01_products_photo10_01.png)
![](image/pr_main_contents_catalog01_products_photo10_02.png)
![](image/pr_main_contents_catalog01_products_photo10_03.png)
![](image/pr_main_contents_catalog01_products_photo11_01.png)
![](image/pr_main_contents_catalog01_products_photo11_02.png)
![](image/pr_main_contents_catalog01_products_photo11_03.png)
![](image/pr_main_contents_catalog01_products_photo12_01.png)
![](image/pr_main_contents_catalog01_products_photo12_02.png)
![](image/pr_main_contents_catalog01_products_photo12_03.png)
一般用ヒートシンクさまざまなサイズや形状の中から、用途に合わせた自由な加工ができるヒートシンクです。
水平、垂直両用に使用でき、放熱効果の高いシリーズです。

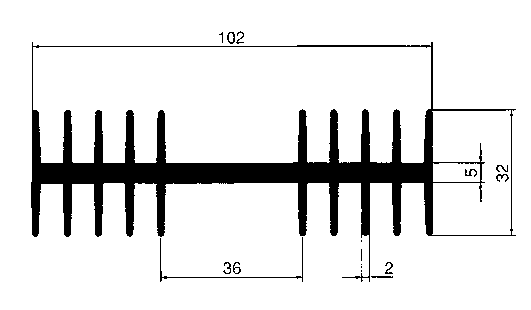

32UH102

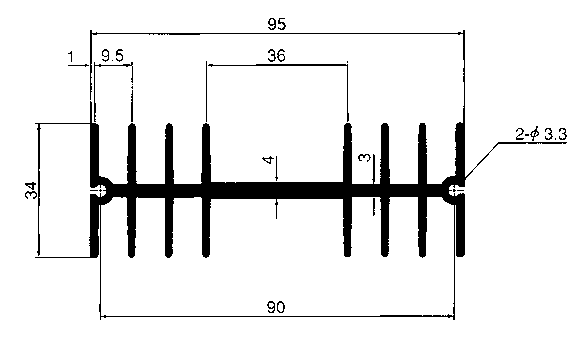

34UH95H
40UH100R
54UH125A

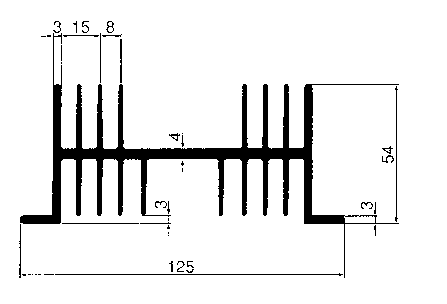

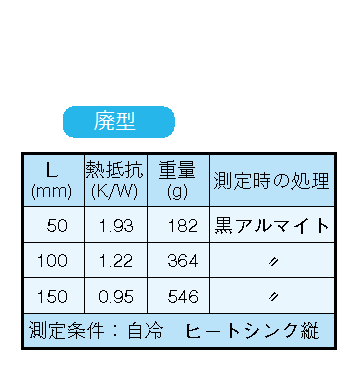

54UH125B

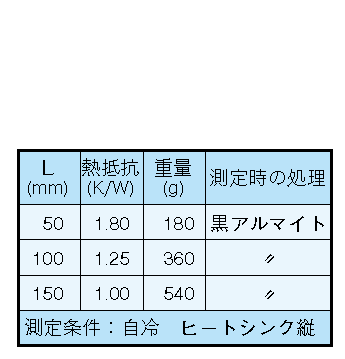

60UH100B

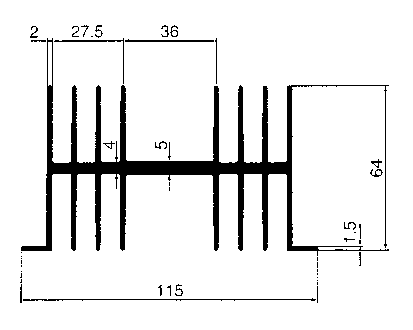

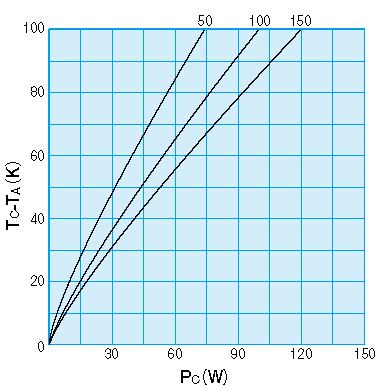

64UH115

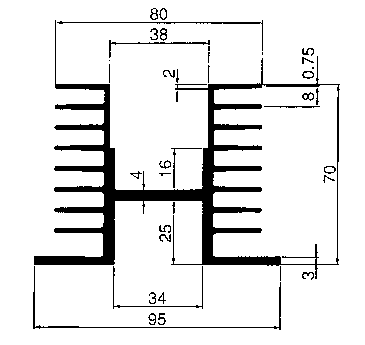

70UH95
![](image/btn_prev.png)
![](image/btn_next.png)
![](image/uh_main_contents_catalog02_products_photo01_01.png)
![](image/uh_main_contents_catalog02_products_photo01_02.png)
![](image/uh_main_contents_catalog02_products_photo01_03.png)
![](image/uh_main_contents_catalog02_products_photo02_01.png)
![](image/uh_main_contents_catalog02_products_photo02_02.png)
![](image/uh_main_contents_catalog02_products_photo02_03.png)
![](image/uh_main_contents_catalog02_products_photo03_01.png)
![](image/uh_main_contents_catalog02_products_photo03_02.png)
![](image/uh_main_contents_catalog02_products_photo03_03.png)
![](image/uh_main_contents_catalog02_products_photo04_01.png)
![](image/uh_main_contents_catalog02_products_photo04_02.png)
![](image/uh_main_contents_catalog02_products_photo04_03.png)
![](image/uh_main_contents_catalog02_products_photo05_01.png)
![](image/uh_main_contents_catalog02_products_photo05_02.png)
![](image/uh_main_contents_catalog02_products_photo05_03.png)
![](image/uh_main_contents_catalog02_products_photo06_01.png)
![](image/uh_main_contents_catalog02_products_photo06_02.png)
![](image/uh_main_contents_catalog02_products_photo06_03.png)
![](image/uh_main_contents_catalog02_products_photo07_01.png)
![](image/uh_main_contents_catalog02_products_photo07_02.png)
![](image/uh_main_contents_catalog02_products_photo07_03.png)
![](image/uh_main_contents_catalog02_products_photo08_01.png)
![](image/uh_main_contents_catalog02_products_photo08_02.png)
![](image/uh_main_contents_catalog02_products_photo08_03.png)
